土台の施工と免震キソゴムの様子

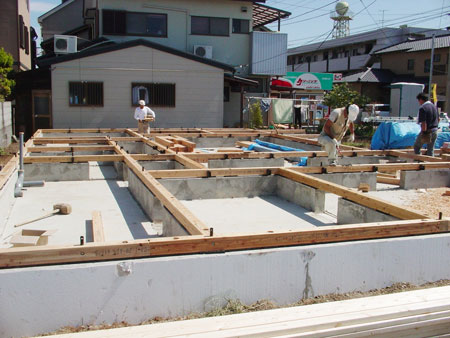

左は、土台を引き始めた様子です
黒い金属棒が土台から生えています、
これが前述の、
柱の中に入るホールダウン金物です。
在来工法の貫きほぞの役割もします。

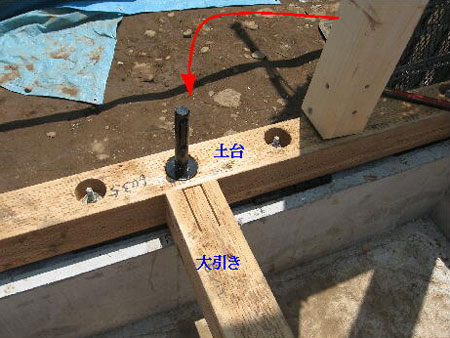

アップで見ますとホールダウンが
良く解ります。さらに、両サイドには、
しっかりとロングアンカーボルトの
ナット部分が見えます。
土台と直角に交わる大引きという材も
スリットの入った金物で接合します。
土台の下のシートはシロアリが進入
できないシートです。
右側に控えている柱をこの金物に
差し込んでドリフトピンで留めます。
